LA PULVÉRISATION EST AVANT TOUT UNE AFFAIRE DE SPÉCIALISTE

Chez EVRARD, nous concevons depuis 1952 les solutions pour la protection de vos plantes. Notre engagement est de pouvoir répondre aux défis de demain en apportant la bonne dose au bon endroit au bon moment!

Doté d’un look résolument moderne, cette nouvelle lignée de trainé soignera vos plantes avec le meilleur des technologies embarquées pour une Qualité de pulvérisation sans égale.

METEOR R-ACTIV : une gamme de 4 modèles de 4200 à 7200 litres conçus pour garantir une qualité d’application et de protection des cultures optimales, tout en garantissant un très haut niveau de confort et de sécurité à l’utilisateur.

CONFORT ET ERGONOMIE

UNE STABILITE GARANTIE
La nouvelle architecture du châssis repensée et la nouvelle répartition optimisée des cuves garantit au METEOR un encombrement maitrisé et une stabilité hors pair.

• Longueur de châssis réduite de 250 mm, rayon de braquage amélioré
• Architecture permettant la visibilité des roues pour les manoeuvres
• Dégagement sous chassis 80cm
• Protection sous chassis.

Le design de la cuve et la conception de la goulotte d’aspiration permettent de supprimer les volumes morts, optimisant ainsi les consommations et les opérations de nettoyage.

• Optimisation des volumes et des charges
• Cuve de rinçage équilibrée et avancée
• Gabarit compact
• Pentes mini de 15%, Formes garantissant une vidange totale
• Nettoyage intégral assuré avec 5 rotobuses dans la cuve principale
• Fabrication interne en rotomoulage, robustesse garantie, lisse pour un rinçage maitrisé
• Mold-in stickers, texture téflonnée pour faciliter le nettoyage extérieur.

CONCU POUR DURER

SUSPENSION INTÉGRALE
Dans les cultures légumières, il est essentiel d’intervenir au bon moment, Le METEOR R-Activ conserve cette robustesse unique grâce à une suspension intégrale du châssis, assurant un confort pour l’opérateur et une protection des organes mécaniques.

Flèche suspendue
Un débattement important de 100 mm qui garantit un confort incomparable et offre une sécurité accrue à l’utilisateur.

• Flèche suspendue, suspension par plots polyuréthane ou lames réglables (option 4200)
• Béquille à mouvement vertical, effacable dans le timon, protège les cultures
• Attelage boulonné, Boule K80 en option.

Suspension d’essieu grand dégagement
Le ressort hélicoïdal associé à l’amortisseur permet d’obtenir une grande souplesse lors des phases de transport et de travail aux champs. (> 170 mm).

• Agile et ultra performante
• Fiable et sans entretien.

Reposoir suspendu et articulé de la rampe

• Protection de la rampe au transport
• Aucune maintenance
• Rampe plus basse et proche de la cuve.

Relevage de rampe amorti

• Protection de la rampe au transport et aux champs
• Amortissement identique quelquesoit la position de la rampe
• Position programmable de la rampe.

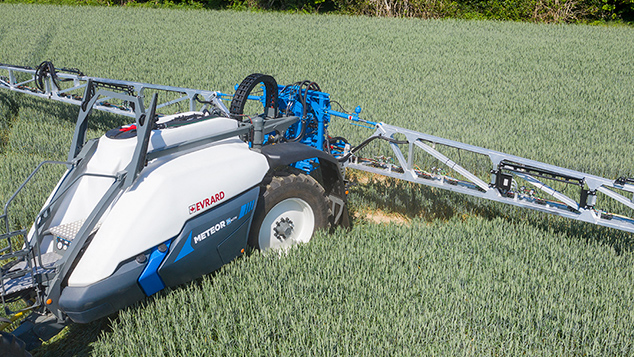

PROTECTION DES CULTURES

Essieu suiveur Automatique:
La conception du METEOR lui permet de tourner avec un angle de braquage important de 54°. Associé au gyroscope et à l’inclinomètre, celui-ci corrige automatiquement le pilotage des roues dans les pentes.

• Respect total des cultures
• Angle de braquage important
• Utilisable en automatique ou en manuel depuis le joystick
• Efficace quelque soit la vitesse d’avancement
• Suivi des roues proportionnel dans les pentes
• Marche arrière avec recentrage automatique pour tracteur ISOBUS*
• Garde boues suiveur (optionnel).

* Possible sur tracteur ISOBUS donnant le signal d’information de sens d’avancement.

UN POSTE DE TRAVAIL ERGONOMIQUE ET INTUITIF

La zone de mise en oeuvre des produits est extrêmement sécurisé sur le METEOR R-Activ. Aucun détail n’a été laissé au hasard pour la sécurité et la facilité de mis en oeuvre pour l’opérateur.

• Carter de protection, éclairé lors de l’ouverture
• Rangement EPI étanche et rangement additionnel de 40l
• Circuit de pulvérisation isolé côté droit, protection de l’utilisateur
• CommandBox 7: Interface intuitive couleur, accès rapide et direct aux opérations courantes
• Calculateur intégré simplifié, outil d’aide à la préparation
• Pilotage sans fil arrêt pompe à distance
• Fonctions services tel que O/F section, essai buses.

Plus de capacité avec le TurboFiller
Le TurboFiller est reconnu pour sa rapidité d’incorporation et sa grande capacité de mélange. La forme du bac et son déflecteur créent un effet cyclone.

• Incorporateur réglable monté sur parallélogramme
• Simple d’utilisation avec ses commandes de pilotage
• Incorporation rapide avec effet cyclone
• 35 litres de capacité avec réglette de dosage en inox
• Tablette de préparation
• 3 Dispositifs de nettoyage : 2 buses rotatives dont 1 par pression, 1 gachette de nettoyage.

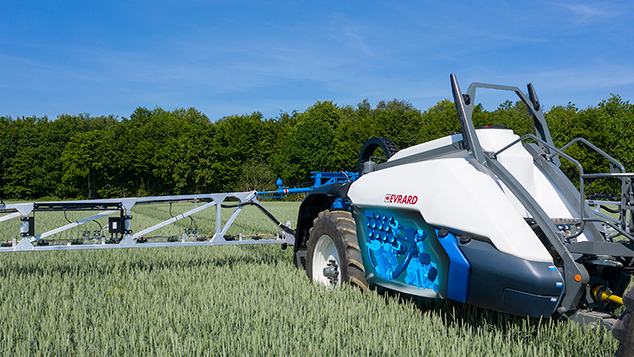

PERFORMANCE ET PRECISION DE PULVERISATION

R-ACTIV, UNE PULVÉRISATION DE QUALITÉ SUPÉRIEURE

EVRARD R-Activ est un système unique de pulvérisation pour un résultat optimal.

Un ensemble compact au plus près de la rampe assure un circuit le plus court possible permettant moins de liquide résiduel et un nettoyage extrêmement facile et rapide.

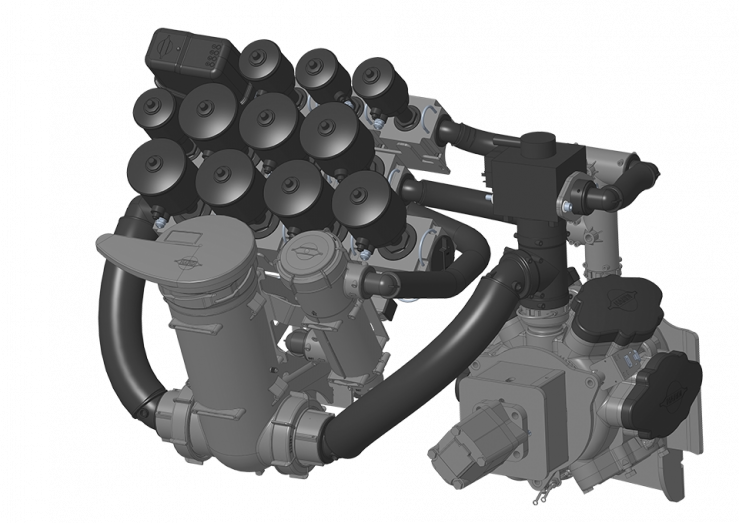

COMPACT ET CONCENTRÉ

L’ensemble R-Activ EVRARD est tout simplement le circuit le plus compact jamais conçu sur un pulvérisateur trainé. Les vannes électropneumatiques assurent un changement ultra rapide des fonctions. La vanne de régulation pneumatique située sur la pompe régule efficacement en un temps record les variations de débit à la rampe.

• 1 vanne par voie, aucune pollution du circuit
• Moins de tuyaux, aucune perte de pression
• Volume résiduel considérablement réduit
• Accessibilité et maintenance aisée
• Filtre EasyClean avec indicateur de colmatage
• Vannes activables manuellement si besoin
• Pilotage possible de pompe à distance.

R-ACTIV : PLUS RAPIDE ET RÉACTIF

Le régulateur à pression d’air régule la pression dans la ligne de pulvérisation et permet d’obtenir un résultat de pulvérisation extrêmement précis. Positionné au dessus de la pompe, il réagit très rapidement aux amplitudes de pulvérisation.

Le filtre de pression auto-nettoyant Cyclone permet une filtration efficace sans limiter le débit.

• Régulation Rapide (- de 3s ouv/ferm)
• Absorbe naturellement les pics de pression, Protection du circuit
• Retour à l’entrée de pompe (pas de volume résiduel)
• Qualité de pulvérisation
• Fiabilité des pompes à membranes HARDI
• Filtre Cyclone, avec configuration Turbo et Purge manuelle
• Vanne de régulation active pour chaque fonctions, aucun coup de bélier.

CIRCULATION CONTINUE PPI

La nouvelle Pulvérisation Précise et Instantanée (PPI) alimentant la rampe garantit un amorçage rapide et moins de volume diluable. Au démarrage de la pulvérisation, le liquide est alimenté aux extrémités de chaque demi rampe, circulant à la bonne pression à travers les lignes de pulvérisation de la rampe sans ligne de retour en cuve. A la fermeture de la pulvérisation, le liquide circule en continu dans les canalisations à une pression d’attente, les rampes sont constamment amorcées et aucune sédimentation n’est alors possible.

• Réactivité
• Précision, moins de pertes de charge
• Réduction des volumes morts (Aucun tuyau non diluable)
• Rinçage rampe facilité, sans retour en cuve
• Aucun risque de colmatage.

METEOR R-ACTIV:
Application précise et rapide quelque soit les changements de vitesse, de réduction de largeur ou lors des démarrages.

Concurrence:
Application inégale et lente due à une pression instable lors des changements de vitesse, de largeur de rampe, de démarrage.

NATURELLEMENT STABLE

Un couple Cadre/Rampe dédié et solide
La stabilité d’une rampe dépend essentiellement du couple Cadre/rampe utilisé. Chez EVRARD, nous disposons pour chaque type de rampe d’un cadre adapté, conçu pour durer et naturellement Stable.

• Un nouveau circuit hydraulique LS à détection de charge permet des phases plus rapides pour piloter les mouvements de la rampe avec des débits supérieurs
• Le cadre LPA2 est monté sur les rampes Alu 2 bras TR4 et 3 bras B3 SLIM de 24 à 33 m
• Le cadre LPA6 est quant à lui monté de série sur toutes les rampes Alu 3 bras B3 de 33 m à 45 m
• Le cadre DELTAFORCE est disponible pour la gamme de rampe Acier 2 bras de 24 à 30 m et 3 bras de 27 à 39 m

NOUVEAU CADRE LPA6: ROBUSTE ET STABLE

Le cadre LPA6 est réputé pour sa conception robuste et épurée. Les bielles anti-cisaillement avec leurs 3 biellettes de maintien garantissent au cadre et à sa rampe une stabilité sans égale même sans capteur de suivi de terrain. Equipé de graisseurs centralisés, l’entretien est également facilité pour l’utilisateur et garantit une souplesse dans la durée.

Le LPA6 utilise des ressorts de maintien et des vérins hydrauliques, gages de longévité pour opérer les corrections nécessaires au suivi de la rampe sur des terrains accidentés. Le cadre pendulo biellettes peut ainsi être tendu pour être adapté aux terrains en pente ou à l’inverse être très libre sur terrains plats.

RAMPE DELTA FORCE, COMPACTE ET PERFORMANTE

CADRE DELTAFORCE, UN CADRE HAUTE PERFORMANCE
Le Cadre de rampe pendulo biellette s’adapte et épouse parfaitement le sol grâce aux ressorts réglables sur 5 différentes positions. De pendulaire (horizontale) à suivi d’essieu (parallèle au sol).

L’anti fouettement avant et arrière lui confère un excellent comportement, grâce à ses plots élastomères de 24 à 30 m et par accumulateur hydraulique dès 32 m (en option sur 27/28/30 m).

Le design de la rampe et sa conception en acier HLE domex de haute qualité garantit une solidité et longévité. Disponible sur des largeurs de 24 à 28 m en 2 bras et 30 à 36 m en 3 bras, sa structure est en acier avec sécurité aluminium à partir de 27 m.

• Stable avec ou sans capteur
• Acier Domex HLE et soudure patte d’oie
• Verrouillage hydraulique des bras
• Amortisseur de fin de courses des vérins
• Protection des buses sous la rampe baisse la hauteur de travail, maitrise la dérive.

SUIVI DE TERRAIN ACTIF

Le suivi de terrain s’opère à l’aide de capteurs grand angle, ces derniers offrent une vision de plus de 4 mètres carrés au sol. Ils permettent en outre de gérer en mode hybride le suivi permanent dans les cultures hétérogènes en hauteur ou versées (Colza, pomme de terre).

ActiveSlant 2 Capteurs:
Pilotage actif du correcteur de dévers et du relevage de rampe. Cette solution maintient la hauteur définie sur les terrains plats ou légèrement accidentés, de 24 à 36 m.

AutoTerrain 3 ou 5 capteurs:
Solution ultime pour les champs vallonnés, un suivi sans aucune surveillance. La vitesse de réaction s'ajuste automatiquement en fonction de la vitesse de travail. Les vannes proportionnelles de pilotage réduisent la consommation hydraulique au strict nécessaire.

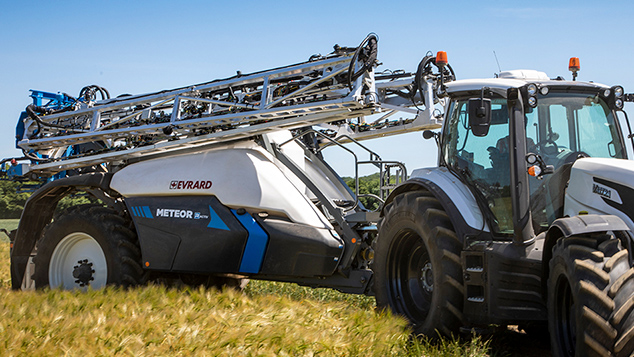

ISOBUS : UNE INTERFACE INTUITIVE PRÉPARÉE POUR L’AVENIR

Doté d’une interface ISOBUS conviviale et intuitive, le METEOR est très facile à utiliser, sa poignée multifonction permettant de gérer jusqu’à 16 fonctions différentes.

L’intelligence du REGULOR alliée à la technologie de l’ISOBUS !

• Écran universel pour l’ensemble de vos machines
• Moins d’écrans dans votre cabine
• Précision et fonctionnalité du REGULOR
• Pilotage de votre pulvérisateur du bout des doigts grâce à la poignée multifonctions.

Deux écrans tactiles au choix
De nombreuses possibilités s’offrent à vous : guidage GPS, coupure de tronçons, modulation de dose, écran partagé, …

LA BONNE DOSE AU BON ENDROIT

Pionnier dans le domaine de la sélection automatique de buses, EVRARD fait profiter depuis 2011 ses utilisateurs des nombreux avantages de l’OptiSpray.

La bonne dose au bon endroit est un défi d’aujourd’hui et le sera toujours plus. C’est pourquoi EVRARD a développé et généralisé ces solutions avec l’ajout dans la gamme du Duo-Spray et Opti-Spray V2.

DUOSPRAY

Votre meilleur allié pour une qualité de pulvérisation au meilleur prix.

Sur le même principe, le DuoSpray propose un porte jet rotatif de 2x2.

3 combinaisons de buses possibles pour des variations de vitesse de 8 à 15 km/h en fonction du type de buses et de leur pression. Cette technologie se montre particulièrement iefficace en début ou fin de chantier fourrières ou autre zones de ralentissement dans une parcelle.

• Augmentation des débits de chantier
• Modulation de la dose/ha à vitesse et pression constantes
• Qualité de pulvérisation, taille des gouttelettes maitrisée
• Rapidité et modularité : sélection du choix des buses depuis la cabine.

OPTISPRAY

AFFRANCHISSEZ-VOUS DES CONTRAINTES LIÉES À LA PULVÉRISATION
Précurseur dans la technologie de sélection automatique des buses, l’Opti-Spray supprime les contraintes liées à la pulvérisation.

Le remplacement du porte jet rotatif par un quadrijet permet grâce à 4 circuits pneumatiques de choisir entre 15 combinaisons de buses différentes. Cette solution confère de très nombreux avantages en termes de débit de chantier, de qualité de pulvérisation ou encore de maitrise de la dérive :

• Plage de vitesses de travail très large
• Plage de volumes d’application très large permettant la modulation de doses
• Contrôle et maîtrise de la plage de pressions
• Contrôle et maîtrise de la taille des gouttelettes pulvérisées
• Sélection des buses depuis la cabine.

Choisissez la plage de pression, le système sélectionné automatiquement les bonnes buses en fonction de la vitesse et du débit demandés.

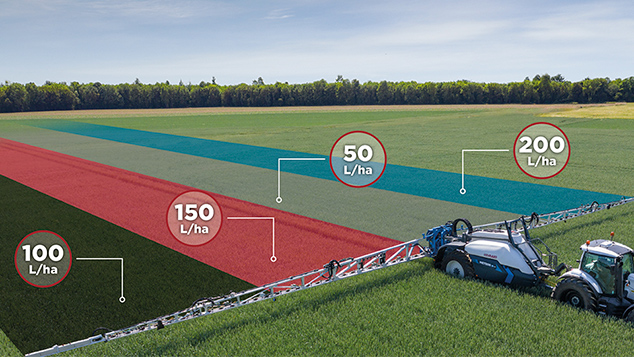

OPTISPRAY V2

MODULATION DE DOSE AUX TRONÇONS
L’OptiSpray V2.0 peut opérer avec plusieurs doses cibles sur les différents tronçons. Cette évolution brevetée est la seule permettant à l’agriculteur de pouvoir moduler tronçon par tronçon afin de bénéficier au mieux de la précision des cartes de prescription offertes par les drones ou autres capteurs embarqués.

Toujours plus précis avec le Curve Control
Le Curve Control combiné à l’OptiSpray permet une régulation automatique dans les virages, en évitant ainsi sur ou sous-dosage.
